引言

在極端苛刻服役環境中，材料微小缺陷常引發設備突發性失效。鋯合金因卓越抗腐蝕性能，成為強腐蝕工況下核心設備關鍵部位首選用材。但焊接接頭作為結構不連續區域，是鋯合金構件性能最薄弱環節，亦是失效高發部位。質量不達標將致結構承載能力顯著降低，引發早期失效;嚴重時可致設備報廢，造成重大經濟損失與安全隱患。故鋯合金焊接須全流程精細化管控，杜絕疏漏。

1、鋯材焊接工藝概述

1.1鋯材特性

金屬鋯的物理冶金特性及綜合性能與常規工業金屬存在本質差異，具有獨特應用優勢。其具備同素異構轉變特性，當溫度升至相變溫度點時，晶體結構發生固態相變，完成晶格類型轉變。鋯的低密度與低線膨脹系數使其在交變溫度工況下尺寸穩定性優異，熱變形傾向小;彈性模量適配性良好，兼具優異塑性與結構剛性，成型加工性能優良。化學性能方面，鋯具有卓越鈍化能力與耐蝕特性，氧化環境中表面可自發形成致密、連續且與基體結合牢固的氧化鈍化膜，有效抵御強酸、強堿及含氯介質侵蝕，耐全面腐蝕性能優異，對點蝕、縫隙腐蝕等局部腐蝕形式抵抗力強，高溫水蒸氣工況下性能穩定，腐蝕損耗低，抗應力腐蝕開裂能力突出。

1.2焊接方法分類

選擇鋯材的焊接方法，主要是結合它化學活性高、對雜質敏感的特性來確定。其中，氣體保護焊應用最廣泛，尤其是鎢極惰性氣體保護焊，因其電弧穩定、熱量集中、保護效果好，在實際焊接中使用最為普遍。這種方法采用非熔化鎢極，用惰性氣體做保護，能精準控制熱輸入。另外一種常用的是熔化極惰性氣體保護焊，用連續送進的焊絲當電極，焊接效率高，適合較厚板材的焊接。對于特殊結構和精密部件，會用到等離子弧焊和電子束焊，它們能量密度高、熱影響區窄;電阻焊、激光焊等先進方法，也會在特定場景中使用，以實現高質量、高效率的焊接連接。

1.3焊接材料選擇

焊接材料的選擇直接影響鋯焊接頭的成分、組織與性能。焊絲是最常用的填充材料，其選擇的首要原則是化學成分與母材相匹配，通常采用與母材同牌號或成分相近的專用焊絲，以確保焊縫金屬的耐腐蝕性能與母材相當。焊絲的規格需根據接頭形式、坡口尺寸和焊接位置合理選擇。除了實心焊絲，藥芯焊絲在特定條件下也有應用。保護氣體的選擇至關重要，高純氬氣(純度≥99.999%)是最常用的保護氣體，有時會添加少量氦氣以改變電弧特性、增加熔深。

2、工業設備中鋯材焊接工藝流程

2.1焊前準備工作

焊前準備是鋯材焊接成功的基礎，核心就是打造潔凈、干燥、可控的焊接環境，把待焊區域處理到位。首先要劃定焊接區域，這個區域必須保持高度清潔，不能有灰塵、油污、水分等任何可能污染焊縫的雜質。對待焊工件的坡口及兩側足夠?qū)挾鹊谋砻?，要徹底清理干凈，通常先用機械方法去除氧化皮，再用專用化學溶劑脫脂清洗，最后用白布擦到?jīng)]有任何殘留。焊絲也得經過嚴格清潔，接頭裝配要保證組對間隙均勻，錯邊量控制在規定范圍內，用和母材成分匹配的定位塊點固。焊接工裝夾具要設計合理，盡量不干擾氣體保護流;還要檢查焊接設備、送氣系統是否正常，確保保護氣體的純度和流量符合工藝要求，為正式焊接做好所有準備。

2.2焊接操作要點

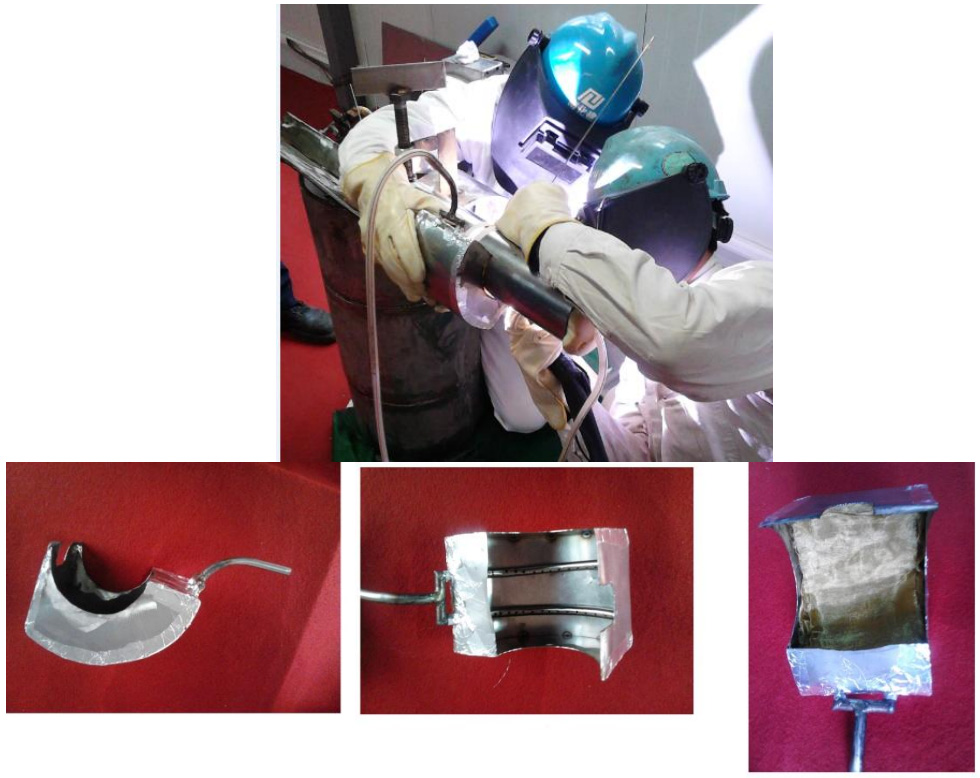

焊接操作必須嚴格按照工藝規程來，精準控制各項參數，才能保證焊縫質量。操作時，焊槍要保持合適角度，移動速度要穩定，確保電弧在焊接區域均勻平穩移動。惰性氣體保護要充分且連續，正面保護氣罩要蓋住熔池和附近的高溫區域，背面保護裝置也要同步正常工作，防止空氣從焊縫根部進入。通常使用拖罩進行保護，拖罩內鋪設銅網使氬氣均勻噴散，氬氣流量為25-30L/min。如下圖:

熱輸入控制很關鍵，要根據母材厚度、接頭形式，選合適的焊接電流、電壓和焊接速度，避免熱輸入過高導致晶粒粗大，或過低造成未熔合等缺陷。多層多道焊時，要仔細清理層間焊道表面，控制好層間溫度;焊絲填充要均勻穩定，注意觀察熔池形態和焊縫成形。整個操作過程，要求焊工技術熟練，熟悉鋯材焊接特性，才能應對可能出現的工藝波動。

2.3焊接質量控制

焊接質量控制要貫穿整個焊接流程，通過系統的檢查和測試，確保焊接接頭符合規定要求。質量控制首先要審核焊工的資格，確認焊接工藝評定文件是否有效。焊接過程中，要實時監控并記錄焊接參數，比如電流、電壓、焊接速度、氣體流量等;定期檢驗保護氣體的純度，同時檢查層間清理是否到位、層間溫度是否符合要求。焊后，先對焊縫進行外觀檢查，看其焊縫顏色，對照如下表。

表1 焊縫顏色與合格標準對照表

看其成形是否均勻連續，有沒有表面裂紋、咬邊、未焊滿等缺陷。內部質量則靠射線檢測、超聲檢測等無損檢測技術，排查焊縫內部是否有氣孔、夾渣、未熔合等問題;重要構件還可能需要做滲透檢測，查找表面開口缺陷。所有檢驗結果都要詳細記錄，形成可追溯的質量文件，確保每一步都有依據。

2.4焊接后處理措施

焊接后處理是整個焊接工藝的收尾工作，核心目的是優化接頭性能、消除殘余應力，做好最終清潔。焊后處理主要包括焊后熱處理和焊縫區域的最終清理，至于是否需要做、怎么做焊后熱處理，要根據具體的材料牌號、構件設計要求和焊接工藝評定結果來定。有些情況下，為了提升接頭韌性、消除焊接殘余應力，會要求做去應力退火，這時候必須嚴格控制熱處理溫度、保溫時間和冷卻速度，還要保證熱處理環境干凈，防止構件氧化。熱處理后，要仔細清理焊縫和熱影響區，去除熱處理時可能產生的氧化色和污染物，通常用酸洗或機械拋光的方法，恢復鋯材本身的銀白色金屬光澤和潔凈表面。最后，對所有焊縫做最終檢驗和標識，把相關質量文件整理歸檔好。

3、鋯材焊接工藝在工業設備中的應用案例

3.1化工設備應用

鋯材焊接工藝在化工設備制造中作用非常關鍵，核心就是利用鋯材出色的耐腐蝕性能，應對化工生產中苛刻的化學介質環境。實際應用中，主要用來制造各類反應器、塔器、熱交換器、容器和管道系統。在醋酸、硝酸、尿素、氯堿等強酸或含氯離子的生產流程中，設備的關鍵內構件或整個殼體，常會采用鋯材或鋯復合板制造。比如高壓法醋酸生產用的反應器和精餾塔，與腐蝕性介質接觸的內壁就用鋯材，通過嚴格的焊接工藝，保證設備長期運行的密封性和安全性。鋯制管殼式熱交換器能有效抵抗冷卻介質或工藝流體的侵蝕，保障傳熱效率。

3.2電力設備應用

在電力工業中，尤其是核能發電領域，鋯材焊接工藝的作用是不可替代的，有著特殊且重要的價值。實際應用中，它主要集中在核燃料組件的結構部件焊接上，比如燃料棒端塞焊接、格架焊接，還有相關組件里鋯合金部件的連接工作。核級鋯合金用來做燃料元件的包殼材料，它的焊接質量好不好，直接關系到核燃料的密封是否完整、反應堆運行是否安全，以及放射性物質能否被有效包容。焊接工藝必須做到，讓接頭在高溫高壓水或蒸汽環境中，腐蝕速率降到最低，同時具備良好的抗蠕變性能和尺寸穩定性。核電站的部分輔助系統，像一些需要耐腐蝕的閥門、泵體或管道，也會用到鋯材焊接件。

3.3冶金設備應用

在冶金工業的特定環節，鋯材焊接工藝主要用于制造能耐受極端腐蝕環境的設備部件。濕法冶金中，尤其是涉及硫酸、鹽酸等強酸浸出、萃取或電解的工序，設備腐蝕問題特別突出。實際應用中，鋯材常用來制造浸出槽、電解槽、陽極籃、攪拌器軸與槳葉、泵閥過流部件，以及相關的管道系統。在鋅濕法冶煉中，鋯材制備的硫酸介質換熱器與管路，可顯著延長設備使用壽命，減少意外停機和檢修次數。鋯制設備在稀有金屬濕法提煉中廣泛應用，其焊接接頭需兼具耐蝕性與結構穩定性，確保長期可靠服役。

3.4其他行業應用

高端制藥裝備對用材潔凈性、耐蝕穩定性及結構可靠性要求嚴苛，焊接質量管控是制造核心環節。焊縫若存在表面不連續、未焊透、夾雜等缺陷，易致制藥介質滯留、微生物滋生及局部腐蝕失效，直接影響藥品質量合規與用藥安全，為領域核心風險點。海洋工程工況更苛刻，深海裝備長期處于高靜水壓力與強氯離子腐蝕耦合環境，常規金屬易快速腐蝕失效;鋯及鋯合金耐海水全浸腐蝕、高比強度且韌性良好，是深海耐壓殼體優選用材。光學玻璃熔煉需超高溫環境，工裝用材須具高溫尺寸穩定性與化學惰性，不與熔融玻璃反應;鋯及鋯合金高溫力學性能優異、化學特性穩定，可充分適配此類極端工況。

4、結束語

總之，要將鋯及鋯合金的優異性能充分轉化為設備的實際服役效能，核心在于對焊接工藝的深入掌握與規范化應用。在工程實踐中，只有嚴格遵循標準化的焊接作業規程，杜絕不規范操作，對焊接全流程的關鍵細節執行全周期質量管控，才能穩定保障焊接接頭的綜合性能，確保焊接質量持續達標。

參考文獻

[1]詹澤丞,楊夢穎,陳煒,等.鋯材管道焊接工藝在三聚甲醛裝置中的應用[J].石油化工建設,2021,43(04):75-79.

[2]楊正海.關于鋯材換熱器焊接的研究[J].中國科技投資,2021,(12):121-122.

[3]武建朝.鋯材管道焊接質量控制要點[J].焊接技術,2020,49(04):100-104.

[4]楊華平,徐仰鳳,單振揚,等.鋯管手工鎢極氬弧焊焊接工藝的研究[J].安裝,2020,(03):48-49+53.

[5]張?zhí)鞆V,王家斌,李剛.工業鋯合金焊接方法研究現狀[J].中外企業家,2020,(02):154.

[6]楊美昆.鋯復合板轉化釜焊接技術[J].化工設備與管道,2019,56(06):34-38.

[7]劉立巖.小口徑鋯管的焊接及保護[J].機電信息,2019,(18):90-92.
