Ti55531鈦合金（名義成分Ti-5Al-5V-5Mo-3Cr-1Zr，又稱Ti-5-5-5-3-1）是由俄羅斯與法國在BT22（TC18）鈦合金基礎上聯合研發的一種新型高強高韌近β型鈦合金。該合金通過優化Mo、V、Cr等β穩定元素配比并添加Zr元素，顯著提升了淬透性與強度-韌性匹配，同時避免了Ti1023等傳統近β鈦合金中Fe元素易偏析的問題。其退火態抗拉強度可達1100MPa以上，固溶時效態可達1300MPa，斷裂韌性≥70MPa·m1/2，兼具優異的深淬透性（可制備φ400mm以上大截面鍛件）和較寬的加工工藝窗口。與TC4相比，強度提升約20%，與Ti1023相比成本更低且成分偏析風險顯著降低。Ti55531已廣泛應用于空客A380機翼與掛架連接裝置、波音787起落架部件，國內C919大型客機起落架鍛件及重型直升機槳轂中央件也已實現國產化應用，是替代TC4與Ti1023制造飛機起落架、機翼承力框梁、發動機掛架等關鍵承力構件的核心材料。隨著增材制造技術的發展，Ti55531鈦合金粉末及基板在3D打印領域的應用也日益受到重視，中航邁特等企業已推出MT-Ti55531超高強韌3D打印專用粉末，為復雜承力結構件的一體化快速成型提供了新的技術路徑。
一、定義與材質
| 維度 | 內容描述 |

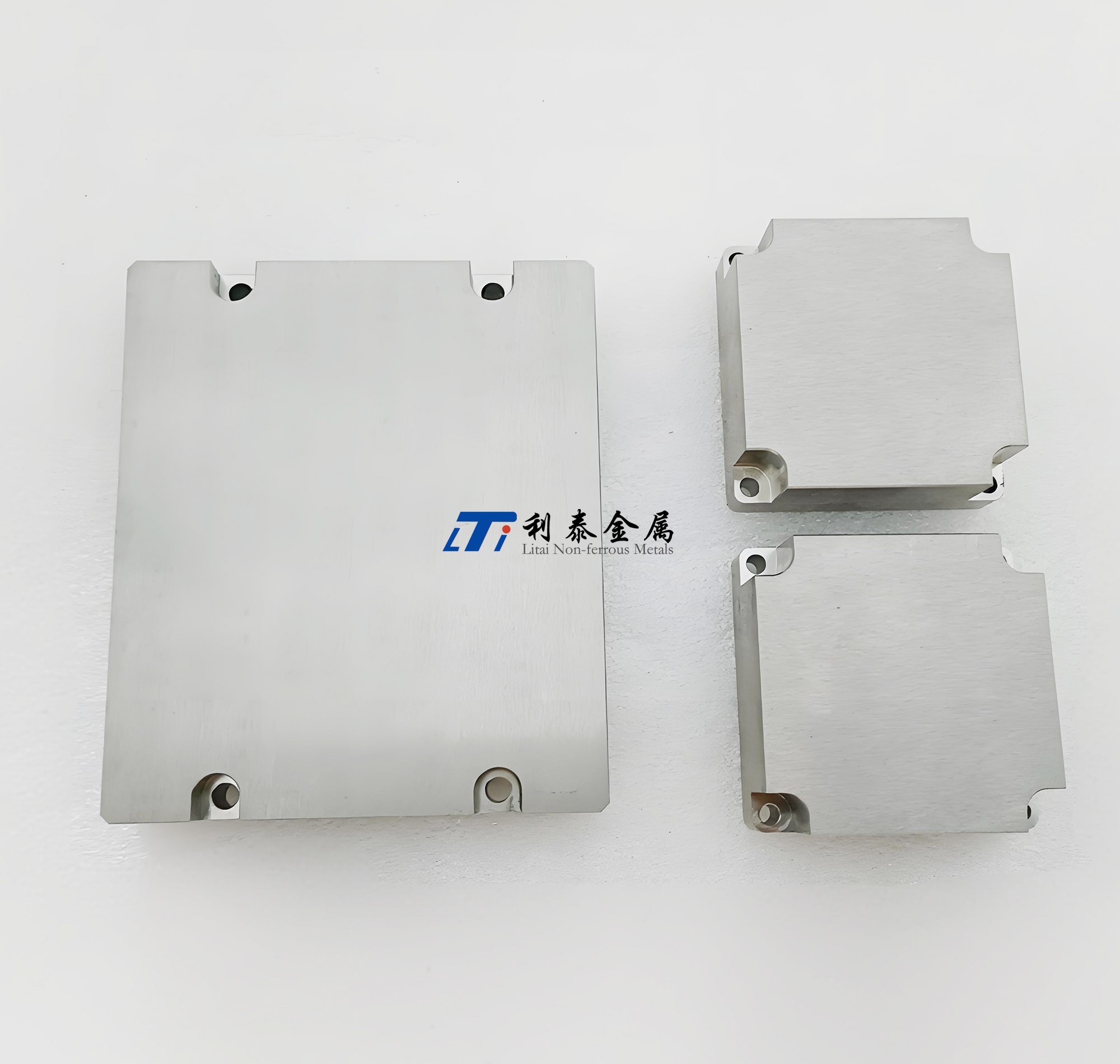

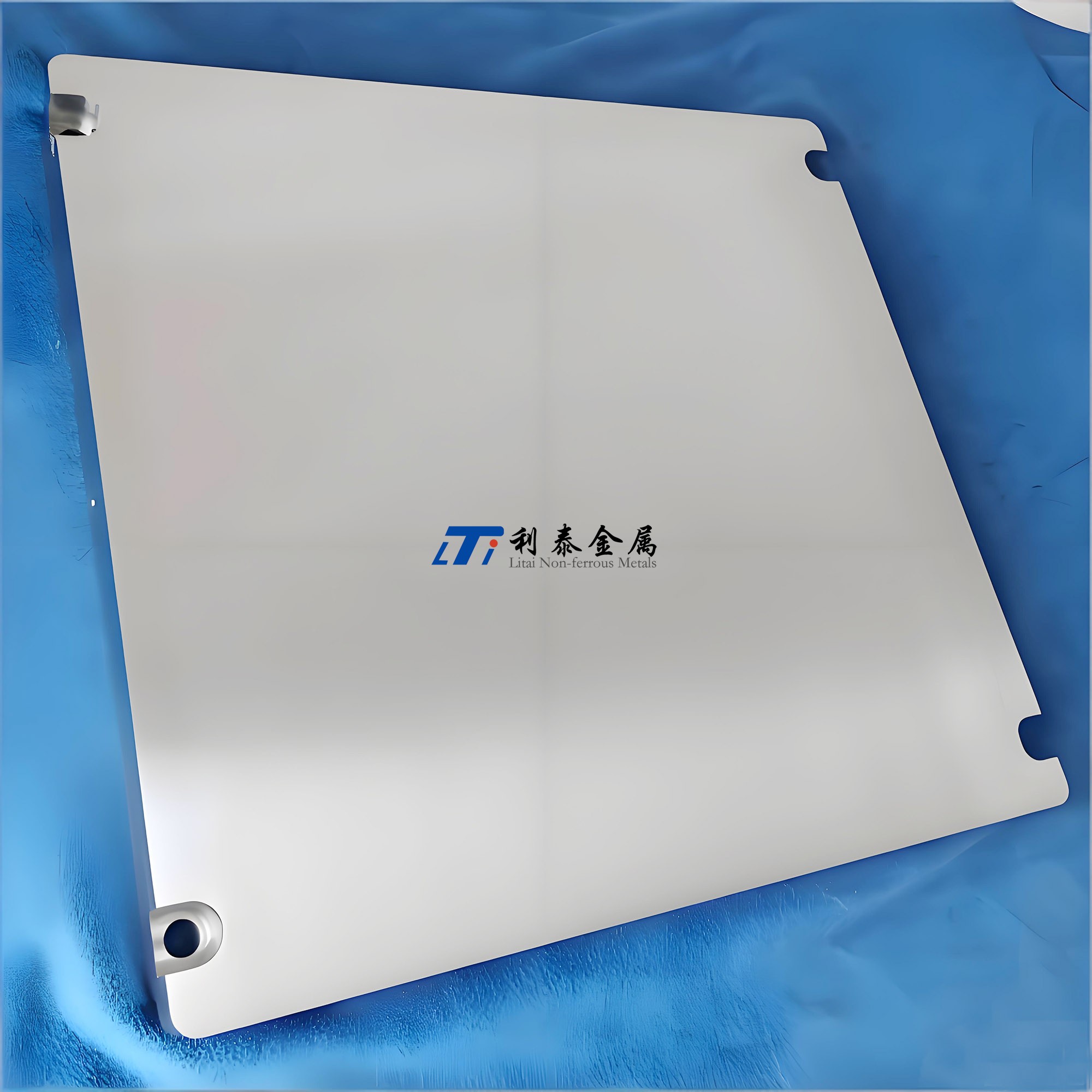

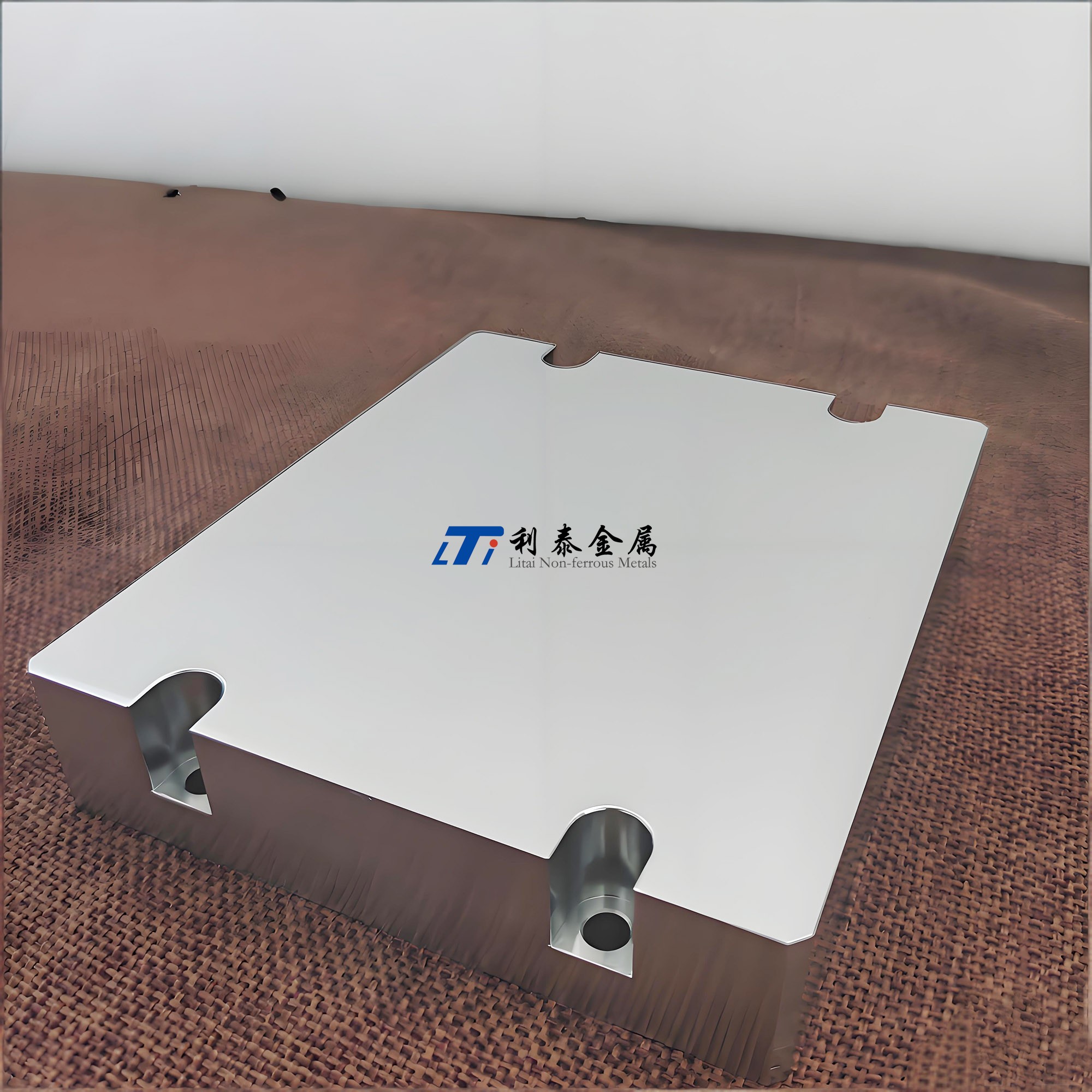

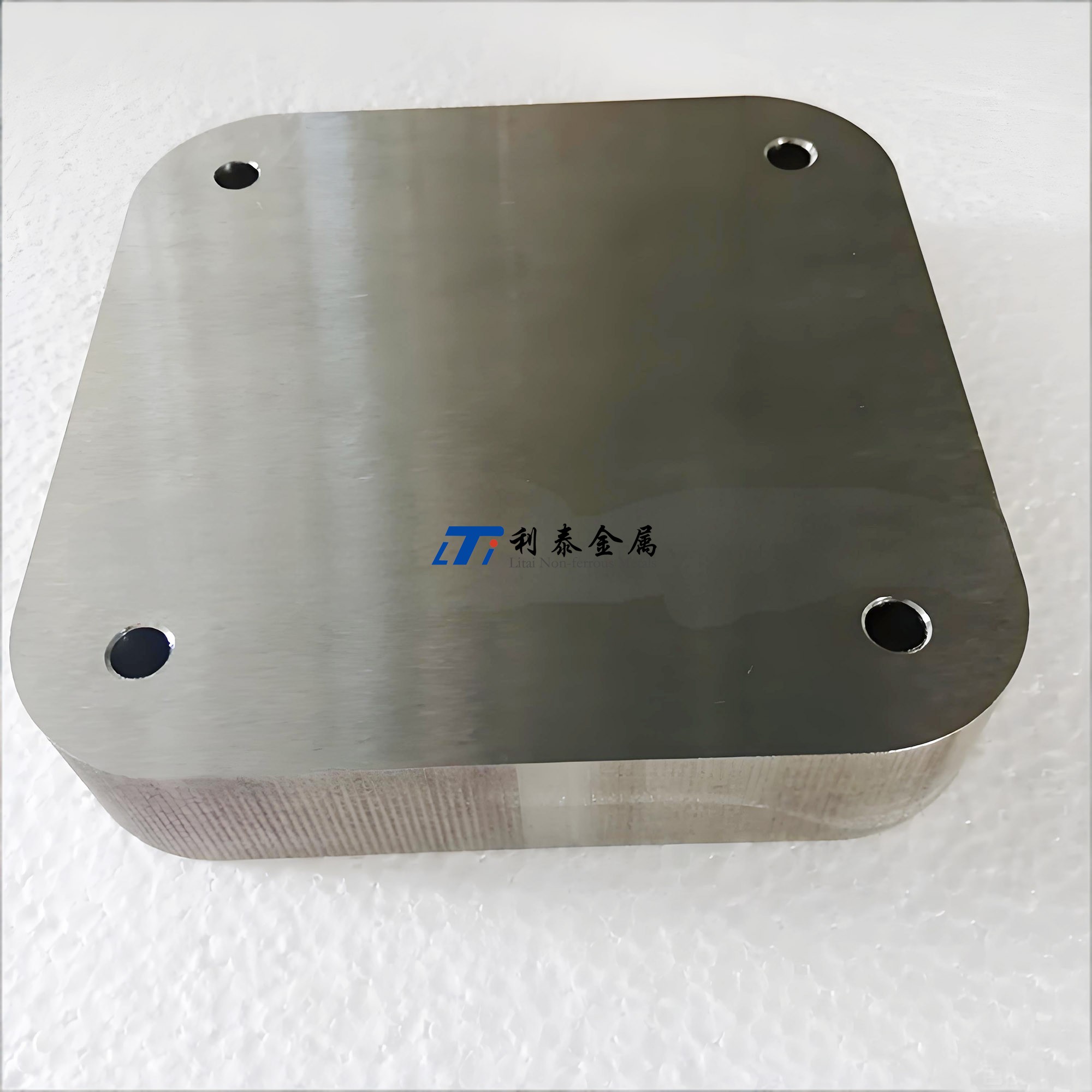

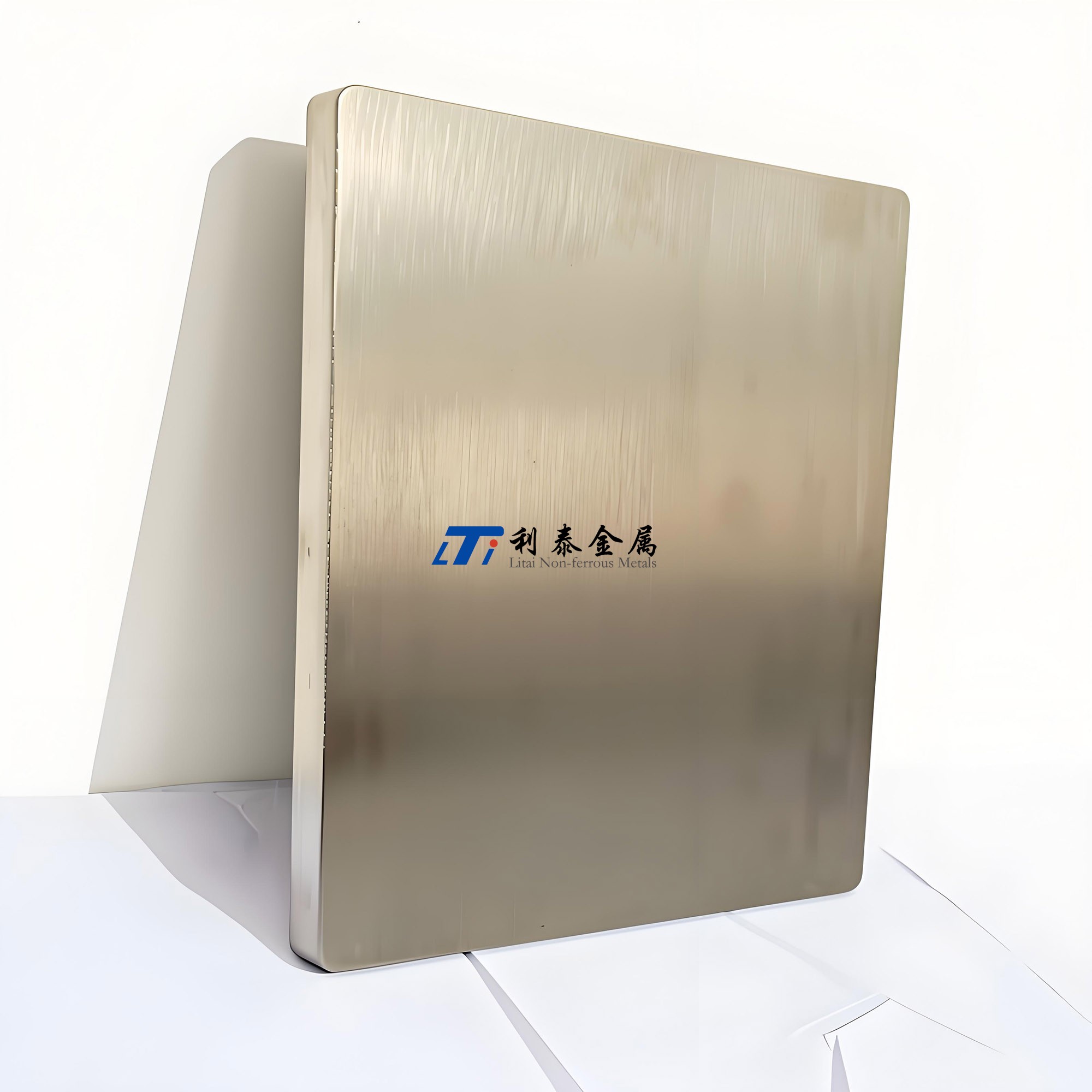

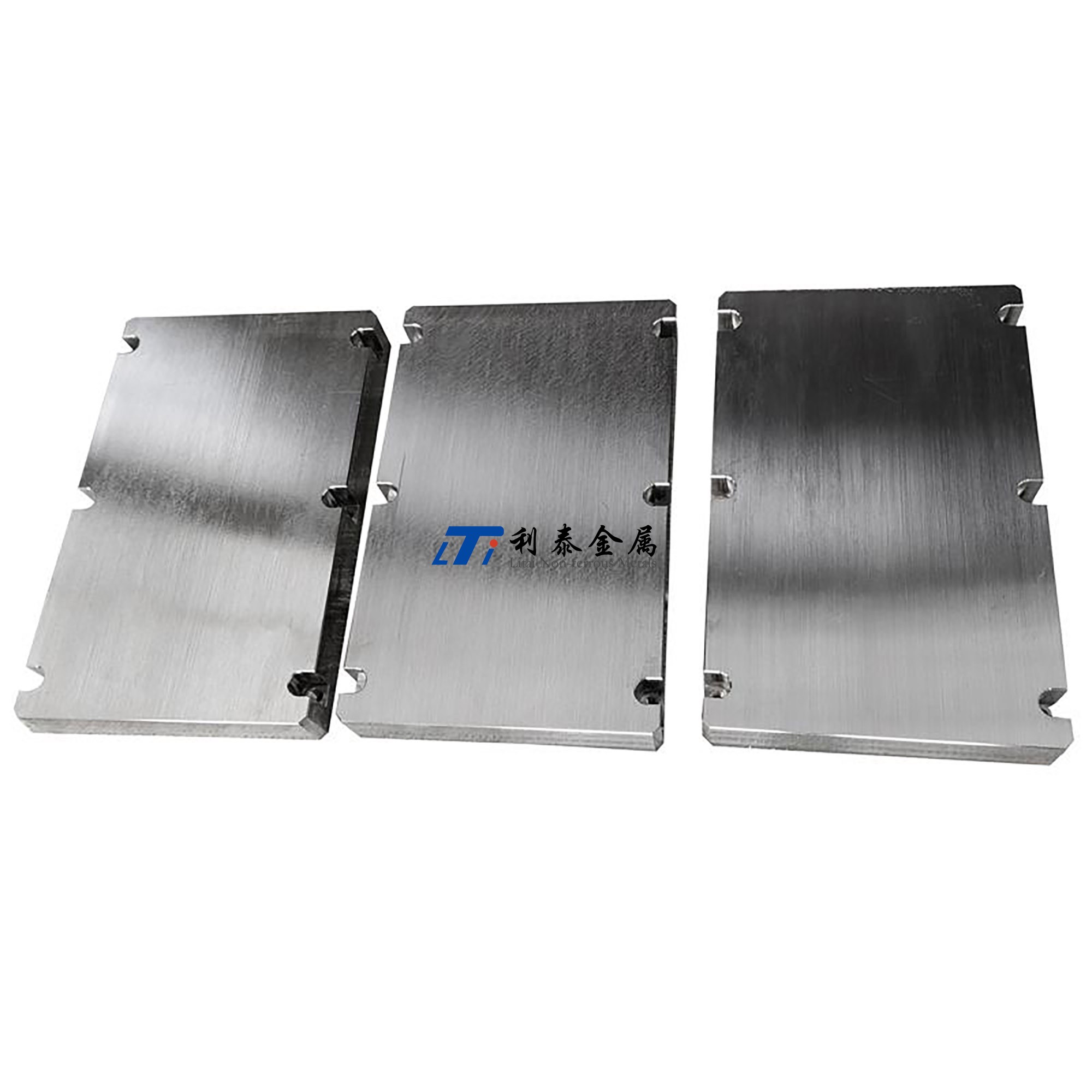

| 定義 | 航空飛行器用Ti55531鈦基板是指以Ti55531鈦合金為原料，經高純凈熔煉、大截面鍛造、精密軋制/機加工、熱處理及表面處理等工藝制備而成的平板狀金屬承載體，作為選區激光熔化（SLM）、電子束熔融（EBM）等金屬增材制造工藝中的核心承載載體。其承載的打印件多為飛機起落架扭力臂、主承力框梁、發動機機匣等重載關鍵構件，對基板的平面精度、承載剛度、導熱均勻性及與打印件的結合-可分離性提出了極高要求。 |
| 名義成分 | Ti-5Al-5V-5Mo-3Cr-1Zr |
| 合金類型 | 高強高韌近β型鈦合金，由俄羅斯VSMPO與法國空客公司在BT22（TC18）基礎上聯合開發 |
| 關鍵合金設計 | 以Al（α穩定元素）固溶強化為主，Mo、V、Cr（β穩定元素）協同提升淬透性與強度，Zr（中性元素）細化晶粒、改善韌性；刻意降低Fe含量以消除成分偏析風險 |
| β相變溫度 | 約800±15℃（顯著低于TC4的995℃），提供更寬的熱處理工藝窗口 |
| 密度 | 4.65-4.75g/cm3（略高于TC4的4.43g/cm3，但強度提升幅度遠超密度增幅） |
| 相近牌號 | 俄羅斯BT22改進型、Ti-5553（無Zr版本）、美國Ti-5-5-5-3 |
二、性能特點
| 性能類別 | 具體指標與特點 |
| 室溫力學性能（退火態） | 抗拉強度≥1100MPa，屈服強度≥1000MPa，延伸率≥8%，彈性模量約110GPa |
| 室溫力學性能（固溶時效態） | 抗拉強度可達1300MPa，屈服強度≥1200MPa，延伸率≥5%，強塑積超過9.3GPa·% |
| 斷裂韌性 | 斷裂韌性K_IC≥70MPa·m1/2，優于Ti1023（約45MPa·m1/2），與TC4（約80MPa·m1/2）接近但強度顯著更高 |
| 疲勞性能 | 在ΔK=11MPa·√m條件下的抗裂紋擴展能力明顯優于TC21和TC18，裂紋萌生壽命長，適合長壽命設計（10?次以上起降循環） |
| 淬透性 | 深淬透性優異，可制備φ400-500mm大截面棒材及投影面積1.5m2以上的大型鍛件，截面心部與表面性能差異小 |
| 高溫性能 | 短時耐溫可達400℃，在300℃以下長期服役性能穩定；與TC4相比高溫強度更優 |
| 比強度與比剛度 | 比強度顯著高于結構鋼（減重40%以上）和鋁合金，是實現航空重載結構輕量化的核心材料 |
| 焊接性能 | 焊接性能優良，可采用電子束焊、激光焊等高能束焊接工藝，焊后需進行去應力退火 |
| 耐腐蝕性能 | 在航空燃油、大氣、海洋鹽霧環境中具有優良的耐蝕性，全壽命周期免涂裝防護 |
| 導熱性能 | 導熱率約6.7-6.8W/(m·K)（20℃），熱膨脹系數9.5×10??/℃（20-500℃），與復合材料結構熱匹配性良好 |
| 工藝塑性 | 熱成形性能良好，β相區開坯+α+β相區終鍛工藝成熟；但切削加工難度較大，需低切削速度（<50m/min）硬質合金刀具 |
三、執行標準
| 標準類別 | 具體標準編號 | 適用范圍與關鍵要求 |
| 國家標準（棒材） | GB/T2965-2007、GB/T3620.1 | 鈦及鈦合金棒材通用技術條件，化學成分控制 |
| 國家標準（板材） | GB/T3621-2022 | 鈦及鈦合金板材通用技術條件 |
| 航空行業標準 | HB5264、HB7716 | 航空用鈦合金棒材、鍛件專用標準；HB7716規定鍛件最大投影面積1.5m2 |
| 國軍標 | GJB2744A-2007 | 航空發動機用鈦合金鍛件 |
| 國際航空標準 | AMS4984 | 美國航空材料標準，Ti55531棒材專用規范 |
| 國際材料標準 | ASTMB381 | 鈦及鈦合金鍛件標準 |
| 增材制造標準 | ASTMF2924、ASTMF3001 | 增材制造用鈦合金粉末及基板相關標準 |
| 企業/型號標準 | 各航空主機廠（如沈飛、西飛）型號專用技術條件 | 針對起落架、扭力臂等特定構件的力學性能、無損檢測、尺寸精度要求 |
四、加工工藝
| 工藝環節 | 技術要點 |
| 原料熔煉 | 選用0級以上高純海綿鈦，嚴格控制Fe≤0.25%、O≤0.15%、C≤0.08%；采用真空自耗電弧爐（VAR）進行2-3次重熔，確保成分均勻、無偏析、無夾雜；氧含量控制是關鍵，過高氧含量將顯著降低韌性 |
| 鍛造開坯 | β相區開坯（溫度>850℃），α+β相區終鍛（溫度約800-850℃）；大截面鍛件（如起落架橫梁）需控制變形速率與變形量，防止組織粗化與穿流缺陷；最佳鍛造參數：鍛造溫度820℃、鍛造速度25mm/s、模具溫度350℃ |
| 軋制成形 | 熱軋制備板材，控制軋制溫度與壓下量；寬幅基板需控制板形精度與殘余應力分布 |
| 熱處理 | 固溶處理（800-850℃×2h，空冷或水淬）+時效處理（500-600℃×6-10h，空冷）；800℃/2h固溶+640℃/8h時效可達最佳綜合性能（抗拉強度1144MPa，延伸率8.16%）；避免β相區長時間保溫以防晶粒粗化 |
| 消除應力退火 | 針對機加工殘余應力，采用特定溫度-時間組合退火（需通過正交試驗優化），確保應力消除效果優于TC18鈦合金 |
| 精密加工 | 數控銑削、磨削加工至目標尺寸；Ti55531切削加工難度大，需采用低切削速度（<50m/min）、硬質合金刀具、充分冷卻 |
| 表面處理 | 噴砂（鐵砂/棕剛玉）+酸洗（硫酸/草酸蝕刻）去除氧化皮；或采用噴丸強化提升疲勞性能；表面粗糙度根據3D打印需求控制在Ra1.6-Ra3.2μm（噴砂態）或Ra≤0.8μm（精密銑削態） |
| 無損檢測 | 超聲波探傷（UT）AA級、滲透檢測（PT）、射線檢測（RT）；大截面鍛件需確保心部與表面缺陷檢出率一致 |
| 質量追溯 | 全流程熔煉批次追溯，化學成分、力學性能、金相組織、無損檢測報告完整可追溯 |
五、關鍵技術
| 技術領域 | 核心內容 |
| 高純凈熔煉與成分均勻性控制 | 三次VAR熔煉確保O≤0.15%、Fe≤0.25%，消除β斑等有害偏析；大錠型（>3噸）熔煉時的溫度場與凝固組織控制 |
| 大截面鍛件組織均勻性控制 | φ400-500mm棒材及投影面積1.5m2以上鍛件的β相區開坯+α+β相區終鍛工藝；控制初生α相含量（通常15%-25%）與次生片層α相厚度，實現強度-韌性最優匹配 |
| 固溶時效熱處理優化 | 精確控制固溶溫度（800-850℃）與時效溫度（580-640℃）及時間；次生片層α相厚度與時效溫度或時間呈線性正相關（粗化速率約1nm/℃和8nm/h），需通過熱處理窗口精確調控 |
| 殘余應力控制與消除 | 針對起落架等大型鍛件，開發專用消除應力退火工藝，確保機加工后尺寸穩定性與抗應力腐蝕性能 |
| 深淬透性利用技術 | 利用Ti55531優異的淬透性，實現大截面構件（如起落架支柱、扭力臂）心部與表面性能一致，替代需分段制造的TC4組合件 |
| 增材制造適配技術 | 3D打印基板的平面度（≤0.05mm/100mm）、導熱均勻性、表面粗糙度精準控制；基板與打印件的結合強度（剝離強度≥15MPa）與激光/電子束切割可分離性平衡 |
| 疲勞壽命提升技術 | 噴丸強化、激光沖擊強化等表面改性技術，提升起落架等承受10?次以上循環載荷構件的疲勞壽命 |
| 焊接工藝優化 | 電子束焊接、激光焊接在大型壁板、T型接頭中的應用；焊接變形控制與焊后熱處理恢復接頭性能 |
| 低成本制備技術 | 探索冷床爐熔煉（CHM）替代VAR、近凈成形鍛造技術，降低Ti55531基板制造成本 |
六、加工流程
高純海綿鈦原料→真空自耗電弧爐熔煉（2-3次VAR）→鈦錠（>3噸級）
↓
β相區鍛造開坯（T>850℃）→α+β相區終鍛（T≈820℃）→鍛坯
↓
熱軋/精密軋制→板材/棒材→固溶處理（800-850℃×2h）→水淬/空冷
↓
時效處理（580-640℃×6-10h）→消除應力退火→精密數控加工（銑削/磨削）
↓
表面處理（噴砂+酸洗/噴丸強化）→尺寸精度檢測（平面度、平行度、粗糙度）
↓
無損檢測（超聲波探傷AA級、滲透檢測）→力學性能測試（拉伸、沖擊、斷裂韌性）
↓
成品Ti55531鈦基板→包裝入庫→3D打印/航空重載結構件制造
七、具體應用領域（航空飛行器）
| 應用類別 | 具體部件 | 性能要求與工程實踐 |
| 起落架全套重載基板與承力構件 | 主起落架支柱、扭力臂、橫梁、活塞桿、外筒、支架、車架橫梁、左右支架 | 承受飛機起降時數噸級沖擊載荷與循環疲勞載荷，要求抗拉強度≥1100MPa、斷裂韌性≥70MPa·m1/2；C919起落架采用Ti55531鍛件實現減重15%、疲勞壽命提升20%；扭力臂最佳鍛造參數為820℃/25mm/s/350℃；國內首次應用于某型機起落架車架橫梁 |
| 機身主承力框梁/機翼連接基板 | 中央翼盒、機身加強框、梁、翼梁、機翼-機身連接接頭、垂尾接頭 | 承受彎矩、扭矩與剪切復合載荷，要求高比強度、高疲勞極限與優異焊接性；A380機翼與掛架連接裝置采用Ti55531，利用其高強韌性與深淬透性實現大型整體接頭制造；梁類鍛件為典型高筋薄腹板結構，壁板高度與厚度不均勻，截面起伏大，成形難度極高 |
| 航空發動機中高壓轉動/靜子重載基板 | 高壓壓氣機盤、渦輪盤、風扇盤、機匣、轉子結構件、整體葉盤 | 承受高溫（300-400℃長期）、高壓、高轉速離心力，要求抗蠕變、熱強性、低周疲勞性能；Ti55531短時耐溫400℃，可用于中低溫段轉動件；3D打印整體葉盤可顯著減少零件數量與連接重量 |
| 機載重載光電/液壓設備基板 | 機載雷達安裝支架、光電吊艙承力框架、液壓作動筒殼體、起落架艙門作動機構、管路連接件 | 利用高比強度實現設備輕量化，要求良好的加工性與抗振性能；部分復雜結構件采用3D打印快速成型，縮短研制周期 |
八、與其他領域用Ti55531鈦基板的對比
| 應用領域 | 性能側重 | 典型部件 | 與航空用Ti55531基板的主要差異 |
| 航天裝備 | 極端溫度交變（-196℃~400℃）、抗輻照、真空環境適應性、抗沖擊 | 火箭發動機殼體、固體火箭發動機部件、航天器機械承載部件、衛星結構框架、空間站承力構件 | 對低溫韌性要求更高，需通過-196℃液氮沖擊試驗；對真空出氣率有嚴格要求；強調抗沖擊與抗過載能力；大型鍛件需求多，利用深淬透性制造大截面承力構件 |
| 軍工導彈/裝甲/特戰重載裝備 | 抗沖擊、抗破片、隱身兼容、快速響應制造、極端環境可靠性 | 導彈發射裝置、固體火箭發動機殼體、裝甲車輛結構件、火炮身管襯套、槍械部件、特戰裝備承力件 | 強調抗彈性能與抗沖擊韌性，對成本敏感度較低；部分應用需兼顧電磁屏蔽與隱身涂層兼容性；3D打印快速制造復雜結構件需求迫切 |
| 海洋船舶/深海油氣/極地重載裝備 | 耐海水腐蝕、抗高壓疲勞、抗生物附著、深潛耐壓 | 艦船推進軸、耐壓殼體、深海鉆井平臺結構件、深海探測器框架、海洋平臺緊固件、極地破冰船結構件 | 對耐海水腐蝕（尤其是耐Cl?腐蝕）要求極高，需進行長期海水浸泡與應力腐蝕試驗；對焊接接頭耐蝕性要求嚴格；尺寸大型化趨勢明顯（耐壓殼體直徑可達數米） |
| 高端賽車/特種交通/工業重載裝備 | 極致輕量化、高抗疲勞、快速迭代制造、成本控制 | 賽車懸掛系統、高性能摩托車車架、磁懸浮列車承力構件、工業機器人重載關節、高端機床主軸 | 賽車領域追求極致比強度與快速迭代，3D打印應用活躍；對成本控制較航空寬松但較軍工嚴格；強調抗振性能與動態響應 |
| 特種能源/高端化工/輕量化醫療重載植入 | 耐高溫腐蝕、抗熱疲勞、生物相容性、無毒性 | 超臨界發電機組高溫螺栓、氫能儲運高壓容器、化工反應釜、熱交換器、骨科重載植入物（髖關節、脊柱融合器） | 能源領域強調高溫持久強度與抗氧化性；化工領域側重耐酸堿腐蝕；醫療領域必須采用醫用級高純原料，嚴格控制有害元素，需通過細胞毒性、致敏性等生物相容性測試，表面需進行陽極氧化或等離子噴涂羥基磷灰石處理 |
九、未來發展新領域與方向
| 發展方向 | 核心內容與技術路徑 |
| 超大型3D打印重載構件 | 面向800mm×800mm乃至更大尺寸基板需求，開發超大規格Ti55531鈦基板制備技術，適配多激光頭、大尺寸成型倉的先進3D打印設備，滿足航空起落架整體梁、大型機翼接頭等超大型重載構件的一體化增材制造 |
| 梯度功能/異質復合材料基板 | 基于層狀復合增材制造理念，開發Ti55531-TC4、Ti55531-Ti?AlNb等梯度功能基板，實現單一構件不同部位力學性能的差異化匹配，如起落架根部高強區與端部高韌區的性能過渡 |
| 智能化/數字化重載基板 | 集成溫度傳感、應力監測、應變測量等功能的智能基板，實時監控3D打印過程中的溫度場、應力場與變形場，實現重載構件打印質量的在線監測與閉環控制；結合數字孿生技術優化基板設計與打印工藝參數 |
| 增材-減材復合制造基板 | 開發適配增材-減材復合制造（HybridManufacturing）的Ti55531基板，支持3D打印成形與五軸數控加工的同步進行，實現重載構件的高精度、高效率制造 |
| 低成本高效制備技術 | 探索冷床爐熔煉（CHM）、等離子冷床爐熔煉（PAM）等低成本熔煉技術替代VAR，降低Ti55531基板制造成本；發展近凈成形鍛造、等溫鍛造技術，減少后續機加工量；推動回收粉末與基板的閉環再利用 |
| 更高強度-韌性匹配的新一代合金 | 在Ti55531基礎上通過微量元素調控（如添加Er、Y等稀土元素）與新型熱處理工藝（如循環熱處理、深冷處理），開發抗拉強度≥1400MPa且斷裂韌性≥80MPa·m1/2的新一代超高強韌鈦合金基板 |
| 極端環境適應性基板 | 針對深海萬米耐壓（>100MPa）、極地-60℃低溫、火星大氣等極端工況，開發具有優異低溫韌性、高壓疲勞抗力與抗輻照性能的Ti55531基板，支撐全海深潛水器、極地飛行器、深空探測裝備等戰略需求 |
| 氫能與核能裝備 | 利用Ti55531優異的抗氫脆性能與耐輻照性能，開發氫能高壓儲運容器內襯、核反應堆結構件、聚變裝置第一壁材料等新興領域用基板，搶占清潔能源裝備材料制高點 |
| 生物醫療重載植入 | 針對人工關節、脊柱融合器等重載植入物需求，開發醫用級Ti55531基板，通過表面微納結構化與生物活性涂層處理，實現骨整合與力學性能的雙重優化 |
| 回收再利用與綠色制造 | 建立Ti55531鈦基板及打印廢料的閉環回收體系，開發粉末回收、基板翻新再利用技術，降低增材制造全生命周期成本與環境負荷；推動鈦合金綠色熔煉與短流程制造技術 |
|
|
|
|
|
 |
